電着工具について

電着工具

超砥粒を使った電着工具の新規製作・再電着

ダイヤモンド工具メーカー様のOEMをはじめ、お客様のご要望に応じてダイヤモンド・CBNの電着砥石・治具の製造販売を行っています。超砥粒を用いて新規製作の他、研磨しづらくなった砥石の再電着(再利用)も承っています。また、研磨面の改良や砥石の粒径変更といったご相談にも対応可能。小ロット~大ロットまでさまざまなご要望にお応えします。

電着とは?

使用用途

商品一覧

  • ドリル研磨機用砥石
    ドリル研磨機用砥石

    各メーカーより発売されているドリル研磨機のほとんどは電着砥石が使用されています。研磨しにくくなってきた砥石は再電着(再利用)ができますので、お問い合わせください。また、研磨面を改良したい、砥石の粒径を変えたいといったご相談も受け付けております。

  • 切削工具・治具研磨用
    切削工具・治具研磨用

    プロファイル加工用研磨機・万能工具研削盤等、数あるロット品の研磨用として総形ホイールをお勧めしています。ご希望の形状・寸法・被削材等に応じて設計させていただきます。お気軽にお問い合わせ下さい。

  • 高性能穴加工用リーマー
    高性能穴加工用リーマー

    超砥粒ダイヤモンド電着リーマー”銀河”
    菱高精機株式会社 製

    仕上げ精度に抜群の信頼性があり、ダイヤモンド砥粒のため長寿命で、さらに再電着が可能な為ランニングコストを低減します。マシニングセンターで1.6s以上の面租度穴加工が可能。1チャッキング加工の為、同芯度、真円度共に抜群です。

その他

パーツキャッチャーの爪、チャックの爪、パーツ搬送ラインでの滑り止め、クランプ治具への電着など、砥石とは違った用途ですべり止めとしても利用されています。

砥粒規格について

砥粒規格(ダイヤモンド・CBN)砥粒標準在庫番手

弊社独自の砥粒分級技術で砥粒精度を管理しております。
※CBNは粒度#40からの在庫となります。

埋め込み規格

埋め込み1

砥粒径の1/3埋込

埋め込み2

砥粒径の1/2埋込

埋め込み3

砥粒径の2/3埋込

高精度メッキ

複雑な台金形状でも均等に成長させることができる高品質なメッキを使用しておりますので、
複雑な形状のホイールをはじめ、高品位な電着を必要とされる穴加工用のツール等も製作しております。

ご依頼~納品までの流れ

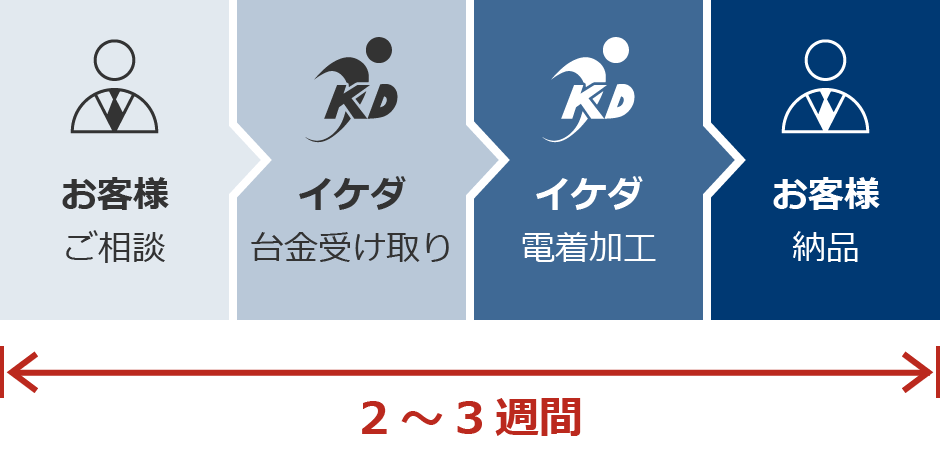

新規・新作

※台金を新規で製作する場合は別途ご相談させていただきます

再電着

※台金修正が必要な場合はダイヤ層を剥離した後に、納期を調整いたします。

以下のようなケースは、別途お打ち合わせや納期調整をお願いすることがあります

・ロット数が多い場合
・重量物、サイズの大きい場合
・リーマ等寸法調整の必要な場合
・特別に複雑な形状の場合

・台金支給ではない場合
・台金修正が必要となる場合
・台金が超硬やアルミニウム等、非鉄金属の場合
・製作上、特別に治具等が必要と弊社が判断した場合
